Beschreibung

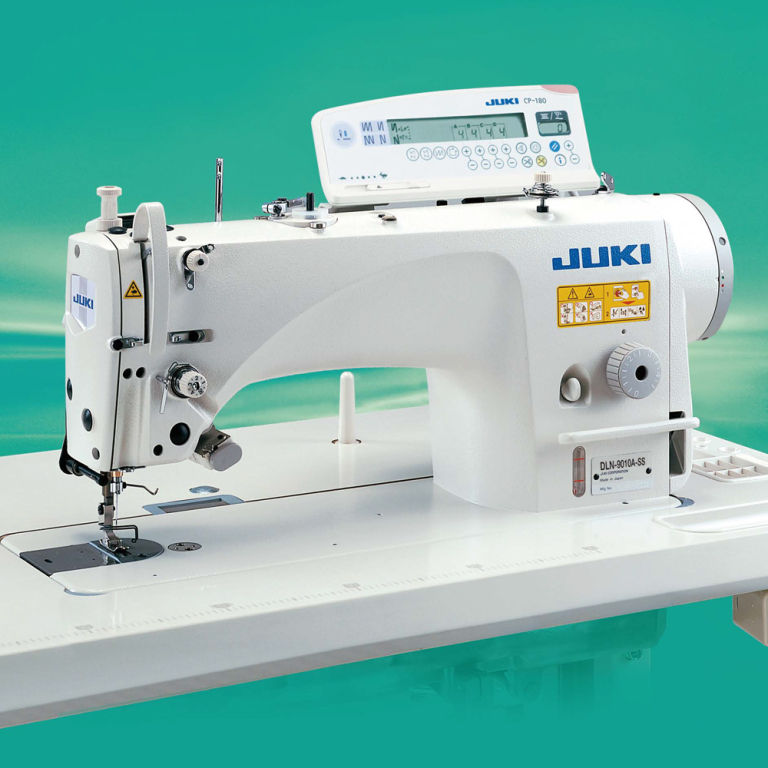

Juki DLN-9010 ASS Industrienähmaschine
Mit großer Auswahl an Optionen steigert die Maschine die Produktivität zusätzlich.
Wichtige Funktionen:
Optionale Schalter
Für eine komfortable Bedienung im Stehen können verschiedene Funktionen über manuelle Schalter gesteuert werden. Dazu gehören die Nadelpositionskorrektur (Nadel oben/unten), Einzelstichkorrektur, Rückwärtsstichkorrektur, der automatische Nähfußlüfter, das Fadenabschneiden sowie die Deaktivierung eines wiederholten Nähzyklus.
Mikrolüfter
Dieses praktische Gerät kann auf der Rückseite der Frontplatte montiert werden und eignet sich besonders für Anwendungen, bei denen der Nähfuß häufig angehoben werden muss.
Automatischer Nähfußlüfter AK118 (pedalgesteuert)
Der AK118 ermöglicht ein komfortables, pedalgesteuertes Anheben des Nähfußes und unterstützt einen effizienten Arbeitsablauf.
Technische Daten:
- Max. Nähgeschwindigkeit: 5.000 Stiche/Min
- Max. Stichlänge: 4,5 mm
- Nadelstangenhub: 33 mm
- Höhenverstellung des Nähfußes: Manuell: 5,5 mm, Mit dem Knie: 15 mm (max.), Automatisch: 10 mm
- Nadel: DB×1 (#11) #9-#18, Für JE: 134 (Nm90) Nm65-Nm110
- Greifer: Automatischer Schmier-Ganzrotationsgreifer
- Schmierung: Minimalmengen-Schmierung für Nadelstange und Greifer
- Schmieröl: JUKI New Defrix Oil NO.1 (entspricht ISO VG7)
- Abstand von der Nadel zum Maschinenarm: 300 mm
- Bettgröße: 517 mm × 178 mm
- Spulenfadenwinder: In den Maschinenkopf integriert
- Mikrohebel-Schraube: Standardmäßig enthalten
Antrieb des Maschinenkopfes
Die Maschine ist mit einem kompakten AC-Servomotor ausgestattet, der direkt mit der Hauptwelle verbunden ist. Das Direktantriebssystem sorgt für einen ruhigen Lauf, eine hohe Energieeffizienz und eine präzise Kraftübertragung.
Automatische Verriegelung und Rückwärtsnähen
Die automatische Rückwärtsstichfunktion ist serienmäßig integriert und wird über einen eingebauten Elektromagneten gesteuert.
Stromversorgung
Verfügbar für 120 V, 200–240 V sowie 200–240 V Dreiphasenstrom. Die Leistungsaufnahme beträgt 310 VA.
Hochpräziser Nadeltransport
Die Maschine verfügt über einen äußerst zuverlässigen Nadeltransportmechanismus, der eine hervorragende Transportleistung bietet. Dadurch werden exakte Stichlängen erzielt und ein Verrutschen der oberen Stofflage wirksam verhindert. Der optimierte Untertransport ist perfekt auf die Nadelbewegung abgestimmt und ermöglicht saubere, gleichmäßige Nähte – selbst bei rutschigen, empfindlichen oder schwer zu verarbeitenden Materialien.
Trockener Nadeltransport ohne Ölung
Der Nadeltransport arbeitet als sogenannter Trockenmechanismus und benötigt keine Schmierung. Dadurch wird eine besonders zuverlässige Konstruktion erreicht, die frei von Ölverlusten ist. Auch der Maschinenrahmen benötigt nur eine minimale Menge Schmieröl und wurde so ausgelegt, dass ein Austreten von Öl verhindert wird.
Flexible Umstellung des Transportsystems
Durch einfache Einstellungen und den Austausch entsprechender Komponenten kann die Maschine vom Nadeltransport auf einen reinen Untertransport umgestellt werden. Dadurch lässt sich die Maschine je nach Anwendung flexibel sowohl als Nadeltransportmaschine als auch als herkömmliche Untertransportmaschine einsetzen.
Öltanklose Konstruktion
Dank des öltanklosen Designs trägt die Maschine zu einem sauberen Arbeitsumfeld bei. Eine geringe Menge Schmieröl wird gezielt nur an den Greifer und die Nadelstange abgegeben, wodurch der Wartungsaufwand reduziert und Verschmutzungen vermieden werden.
Einfache Wartung
Für Reinigungs- und Wartungsarbeiten kann der Maschinenkopf gekippt werden, ohne dass Kniehebel oder Abdeckungen entfernt werden müssen. Dies spart Zeit und erleichtert die regelmäßige Pflege der Maschine.
Integrierter Sicherheitsschalter
Ein Sicherheitsschalter verhindert den Betrieb der Maschine, sobald der Maschinenkopf angehoben oder gekippt wird. Selbst bei betätigtem Fußpedal startet die Maschine nicht, solange sich der Kopf in der Wartungsposition befindet.
